E1（1+1）电路自动倒换保护设备系列

    GQ8001 E1电路保护设备是广州光桥通信设备有限公司开发研制的，具有完全主备用功能的2M口（E1接口）自动倒换保护系统，它的应用能使得E1接口的可靠性得到很大的提高，适用于对E1接口可靠性（无故障工作）要求较高的工程应用。例如：国家安全电路、重大庆典、重大体育比赛的传播，银行、交易所等DDN数据传送电路、及会议电视、信令电路等。
19英寸1U机盒

主要特点：
1、GQ8001设备为19”1U机盒结构，每机盒具有1个E1容量，可采用直流或交流供电，且均为双电源模式。
2、GQ8002设备为19”1U机盒结构，每机盒具有2个E1容量，可采用直流或交流供电，且均为双电源模式。GQ8004设备多用于传输用户端。
3、GQ8004设备为19”1U机盒结构，每机盒具有4个E1容量，可采用直流或交流供电，且均为双电源模式。GQ8002设备多用于传输用户端。
4、GQ8008设备为19”1U机盒结构，每机盒具有8个E1容量，可采用直流或交流供电，且均为双电源模式。GQ8002设备可用于传输局端，亦可用于传输用户端。
综上述，设备GQ8000系列在选择应用上，有以下五种组合方式：
①GQ8001设备成对使用。
②GQ8002设备成对使用。
③GQ8004设备成对使用。
④GQ8008设备成对使用。
⑤GQ8004设备与GQ8002设备配合使用。
⑥GQ8008设备与GQ8004设备或GQ8002设备或GQ8001设备配合使用。

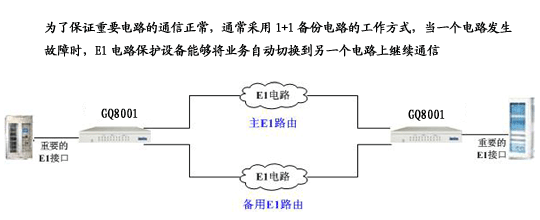

  GQ8001 E1电路保护设备典型组网方案
  GQ8001 E1电路保护设备系统特性
1、集传输性能检测与无损伤自动切换为一体
2、当前正在传输的路由发生LOS、AIS、LOF告警时，系统无损伤切换到另一路由
3、PCM成帧模式下三种切换级别：10E-4/10E-6/单比特误码
4、非PCM模式下三种切换级别：2%，1%，0.5%丢包率
5、具备“选收并发”功能，即发端并发，收端切换的工作方式。
6、两条传输路由允许时延差为 0~32ms
7、掉电直通功能，当设备掉电时，信号直接短路到主传输路由
8、具有自动以及人工强制无损伤切换
9、在线和中继条件下近端、远端环回功能
10、高精度数字锁相环，保证系统准确同步
11、使用大规模专用集成电路，设备体积小，功率低，可靠性高
12、告警及状态信息可通过监控接口由计算机采集
13、1U高度的19英寸标准机箱
  GQ8001 E1电路保护设备技术参数
基本配置：
1、1个E1接口(30个话路)
2、两条传输线路2个E1接口
3、微机集中监控
4、双电源供电

主要技术指标：
电接口：E1接口，符合ITU-T G703、G.704、G.823等建议
阻抗：75Ω
线路码型：HDB3
切换判决指标：告警失步、AIS、LOS、E-6误码
掉电自动保护功能：当掉电时，发送端与接收端信号自动倒换到默认主线路。
工作电压范围：DC48V±20%，无极性要求；AC220V
工作环境：环境温度-5℃～+45℃，相对湿度85%（+30℃）
功耗：不大于15W/系统
