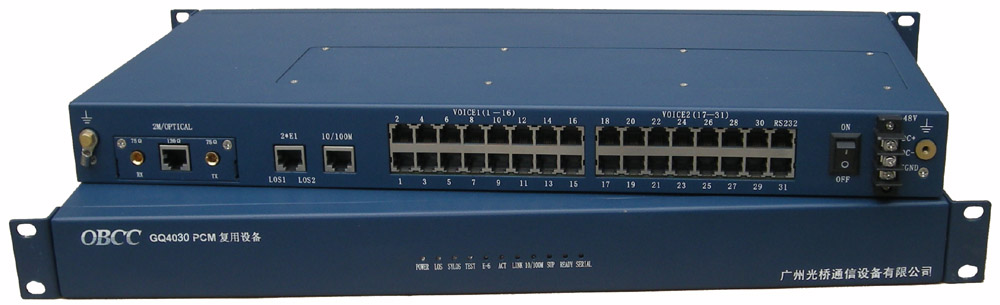

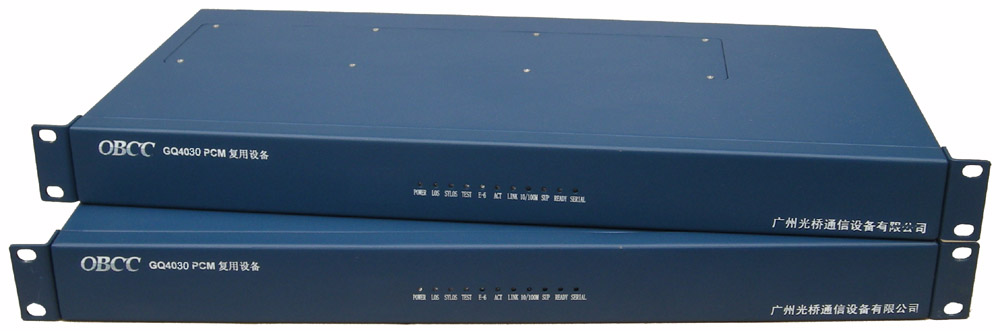

GQ4030 PCM复用设备

图片点击放大
产品资料下载
  GQ4030 PCM设备产品简介：
    GQ4030 PCM复用设备可以将1~30路电话和1路N*64K以太网信号复合成一个标准的2M（E1）通道进行传输。该设备采用的专用数字复接芯片，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。

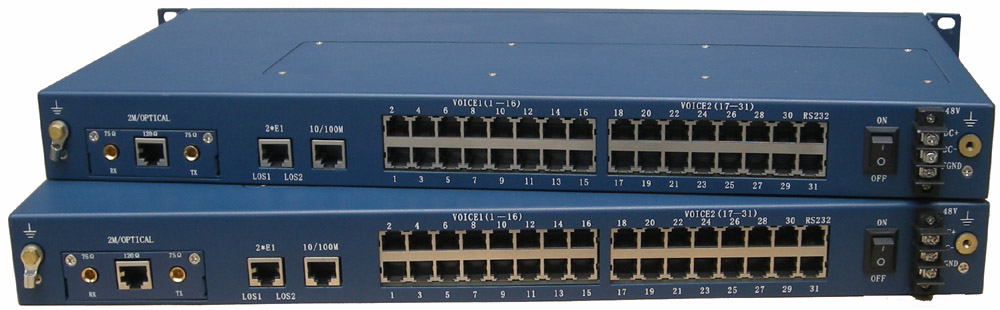

  GQ4030 PCM设备面板接口说明：

接口名称
接口说明
接口名称
接口说明
①
E1接口，75/120欧姆可选
④
系统工作指示灯
②
N*64K以太网接口(RJ45)
⑤
电源接口与开关
③
30路电话(或其他业务)接口，RJ11
⑥
设备接地端子

  GQ4030 PCM设备基本配置与特点：
  1、提供1～30路电话接口(或其他业务接口)。
2、语音接口支持来电显示和提供反极信号。
3、体积小、造型美观，安装操作方便。
4、完善的状态显示功能，便于维护管理。
5、适应多种电源环境-48VDC或220VAC。		 业务接口包括：
环路中继接口（FXO）--接交换机
用户线接口  （FXS）--接电话机
二/四线音频接口
 RS232/V.24/RS422接口
RS485接口
 以太网接口(10/100M自适应)
热线电话


  GQ4030 PCM设备典型组网方案：

  GQ4030 PCM设备技术指标：
E1接口：
比特率:2.048Mbit/s ±50ppm
参考标准:ITU-T G.703、G.704、G.712
线路码型:HDB3
抖动特性:ITU-T G.823
接口阻抗:75Ω（可选120Ω）
物理接口:NEC（RJ45）		 用户及环路接口：
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ11
二/四线音频接口：
 阻抗：200Ω+680Ω||0.1μF
四线AD增益：14dB（可调）
四线DA增益：-2 dB（可调）
四线AD频率特性：-0.2 - +0.2dB
四线DA频率特性：-0.2 - +0.2dB
二线AD频率特性：-0.2 - +0.2dB
二线DA频率特性：-0.2 - +0.2dB（可调）
回损：40dB
平衡度：70dB
共模抑制比：70dB
电源抑制比：30dB
空闲信道噪音：≥65dB
环阻：600Ω

以太网接口：
支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)
接口速率：10/100M自适应
全双工，半双工完全自适应
支持交叉线直通线自适应
物理接口：RJ45座




RS232/V.24接口：
电气特性：符合CCITT V.28协议
传输速率：异步≤19200bps

尺寸：
19英寸1U标准机箱：
221mm（深）*485mm（宽）*44mm（高）		 电源：
输入:交流220V、直流-48V
功耗:≦48W（静态）

业务模块实物图：
环路中继接口（FXO）
用户线接口（FXS）
二/四线音频

RS232/V.24/RS485/RS422
