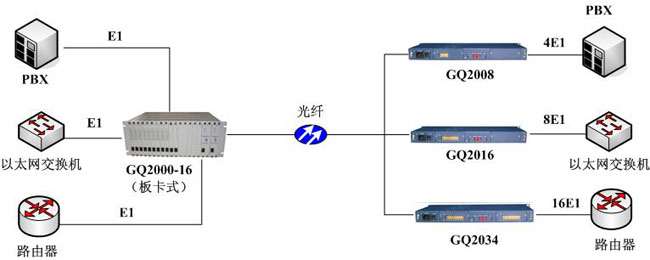

典型组网应用

主要技术指标
  ◆ 双电源备份；
  ◆ 提供16个业务插槽和2个电源插槽。
  ◆ 支持多种业务插卡混插。
  ◆ 业务卡和接口适配卡分离，便于维护。
  ◆ 完善的网络管理功能，网管卡占用一个业务插槽。
  ◆ 集中监控到公司全系列产品，包括本端和远端设备。
  ◆ 实现集中式机框设备混插业务卡管理。
  ◆ 主控计算机集中监控，主控计算机与被监控设备之间采用RS232或以太网接口相连。
  ◆ 采用分层管理模式，即网络、子网和网元的组织管理方式，层次分明，告警直观，查询快捷方便。
  ◆ 自动搜索子网连接，自动生成子网连接拓扑结构和拓扑图。也可手动建立子网拓扑。
  ◆ 只需添加新的网元模块，即可管理本公司新的通信设备，具有很强的适应性和扩展性。
  ◆ 三级安全权限，保护网络数据和设备的安全运行。
   ◆ 面向对象的设计方法，模块化结构，便于系统管理和软件升级。
  ◆ 系统运行于Windows平台，友好的人机界面。

管理系统结构和功能说明
    管理系统的功能包括子网维护、子网配置、网元管理、告警管理、日志管理、通信连接、安全配置、软件升级、报表统计登功能。
  1．子网维护和配置：包括自动/手动建立子网连接，修改、保存和删除子网，配置网元连接关系等
  2．网元管理：包括网元的故障管理、配置管理、帐务管理、性能管理和安全管理。
  3．告警管理：包括网络中各种告警信息的显示、配置、保存等功能。
  4．日志管理：包括系统告警日志、操作日志等日志的保存、显示等功能。
  5．通信连接：包括系统于网元连接的建立、连接的配置管理和数据的传输等功能。
  6．安全配置：包括安全权限的设置、操作权限的分配和帐号登陆等功能。
  7．软件升级：包括系统软件版本升级、添加新网元设备、网元设备软件升级等功能。
  8．报表统计：包括系统运行参数、网元参数的统计、显示、分析和报表打印等功能。

管理系统参数
  ◆ 系统最大可管理子网数100个。
  ◆ 每个子网最大包括100个网元。
  ◆ 管理计算机与网元连接方式：RS232、以太网。
  ◆ 每个网元查询间隔：1秒。
  ◆ 操作系统： Windows 98/2000/XP，建议使用Windows XP。
  ◆ 硬盘需求：100MB。
