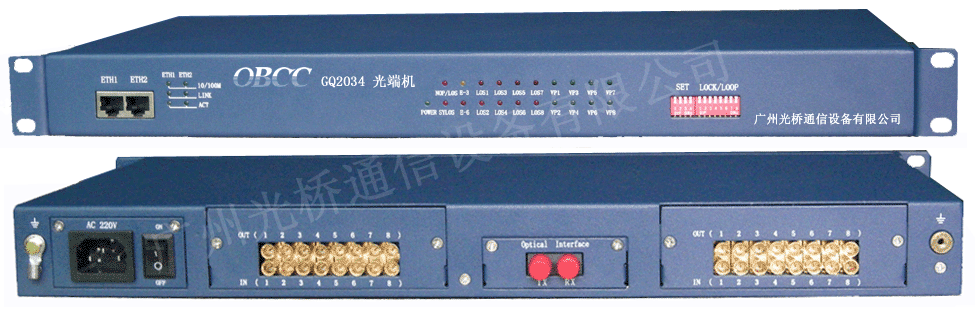

GQ2034 16E1光端机


GQ2034光端机设备是我公司使用自主开发的专用集成电路研制生产的光传输设备。该设备是以超大规模集成电路为核心构成的480路光电合一传输设备,支持16个E1接口,适用于小容量交换机组网、用户环路网,移动通信(基站)、专网、DDN网等。
   GQ2034光端机还可提供集中机框结构维护简单,开电即用,同时提供完整的网络管理功能。
19英寸1U机盒外形尺寸:
483×140×45 mm

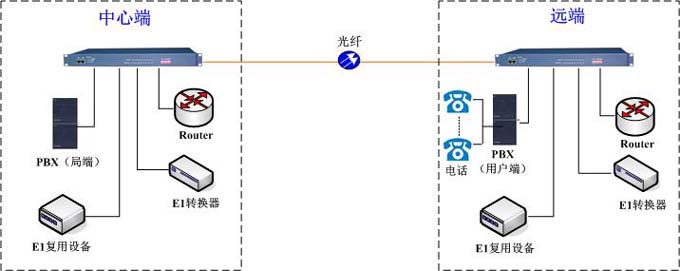

  GQ2034 光端机典型组网方案


  GQ2034 光端机产品特性
 提供16个E1数字接口,阻抗75Ω/120Ω可选。
 提供一个公务话机接口(可选配)。
 提供一个RS232异步数据接口(可选配)。
 提供一个管理接口,可实现集中监控,并支持系统升级。
 采用大规模芯片,电路简单,功耗低,可靠性高。
 适应多种电源环境-48VDC或220VAC。
 紧凑型或标准1U机框设计,体积小,重量轻,工作稳定可靠,安装方便。

  GQ2034 光端机技术指标
E1接口电气特性
标称速率:2048Kbp/s,±50ppm
接口码型:HDB3
接口阻抗:75Ω(不平衡)或120Ω(平衡)
抖动转移特性:符合ITU-T G.823建议
输入抖动容限:符合ITU-T G.823建议
输出抖动:符合ITU-T G.823建议
电平:±2.37V±10%或±3.00V±10%
接口连接器为:RJ45、CC4同轴或BNC同轴
数字接口电气特性:符合ITU-T G.703建议
光接口特性
发送光功率:>-12dBm
接收灵敏度:<-36dBm
光纤接口:FC型
适用光纤:单模,多模
工作条件:
电源:AC180V~AC240V,50HZ
     DC –36V~-72V
功耗:<15W
工作温度:0℃ ~ 50℃
贮存温度:-40℃ ~ +70℃
相对湿度:95 %
体 积:483×140×45 mm
RS232接口:
工作方式:≤19.2Kbit/s 异步串行;
接口类型:RJ-45;
