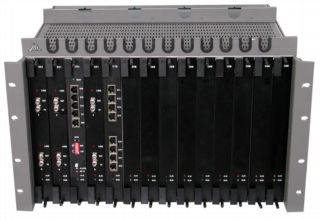

GQ-155CP集中式SDH光传输系统
GQ-155CP概述
   GQ-155CP是STM-1级别的同步数字序列（SDH）光传输系统，技术性能完全符合ITU-T和ETSI标准。本系统具有多个155Mb/s的群路光接口，完整的同步定时功能，强大的无阻塞交叉连接矩阵，可用于组建点对点、链形、星型环形网络，具备子网连接保护（SNC/P）功能，服务于电信、交通、能源等部门。

主要特点：
GQ-155CP系统分为硬件系统和软件网管平台两大部分，硬件系统的特点如下：
1、6光口的STM-1速率的MADM或TM复用设备；
2、最多支持231个E1电路的上下；
3、提供通道化的E1和共享DS3方式的以太网接入；
4、支持全部VC12和VC3的交叉连接；
5、支持同步设备定时源（SETS），可选跟踪光线路定时源或外同步输入，提供外同步输出，并可根据故障或SSM自动处理定时源倒换
6、支持通道保护和子网连接保护，保护倒换时间优于国际标准；
7、全硬件实现的公务电话系统，支持选址呼叫和会议电话，最多支持99个站；
8、与同型号设备，或RSM-155S单板型ADM组成环形、树形或网孔形传输网络。

GQ-155CP的网络管理，包括集中网络管理和本地管理终端，是基于统一的EasySDHTM网络管理平台，EasySDHTM是依照ITU-T相关建议设计，实现网络资源、设备配置、告警、性能和安全管理，具有如下特点：
1、用户可以使用10/100Base-T以太网口或RS-232串口连接本地网管工作站；
2、基于PC 的网管系统，可统一管理多个光路不相连的子网，实现通过Internet方式进行远程管理；
3、基于TCP/IP协议，支持远端控制下的嵌入式软件在线平滑升级，具有良好的功能扩展性；
4、具备友好的人机交互见面，明了的界面交错形式，面向操作者优化设计；
5、提供中文语音告警提示，简化设备告警显示，方便运用维护；
6、使用NVRAM保存告警记录和性能统计记录，系统掉电数据不丢失。

GQ-155CP组网方案

技术参数
参数类型
技术指标
接口参数
STM-1接口
 ITU-T G.957/G.958，符合ITU-T G.957/G.958标准
E1接口
 2.048Mb/s±50ppm， 75Ω非平衡模式，可选120Ω平衡模式
以太网接口
 符合IEEE 802.3，全/半双工自协商
组网类型
 可与同型产品或与GQ-155S型设备一起组成点对点形、链形、树形和环形网络
时钟类型
 可选跟踪内部定时源，符合ITU-T G.813标准、STM-1光线路定时源（T11、T12）、1-24路E1中的任意一路作为定时源（T2）、外同步定时源（T31/T32）、外同步定时源输出（T41/T42）
网管类型
 提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用RJ45
电源要求
电压输入范围
 DC：-48V±10%
整机功耗
 70W±10％
工作环境
工作温度
 0℃～45℃
贮存温度
 -20℃～70℃
相对湿度
 ≤90％，无凝结
物理属性
机箱尺寸
 481mm(L) x 374mm(W) x 298mm(H)
重量
 10.85千克
用途
 1、交叉复用器，成为传输网络枢纽，能提供最多6个155Mb/s光口，210路E1上下复用，高阶和低阶信号均能无阻塞交叉分配
2、终端复用器（TM），成为大型程控交换的传输模块，可复用231路E1，并且对每路E1提供1＋1通道保护
3、光以太网桥，成为城域网的集中接入设备，提供点对点E1电路或DS3共享环实现以太网的远程连接。
