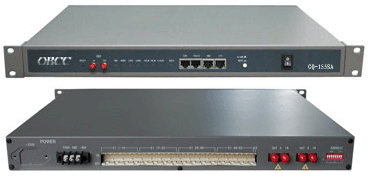

GQ-155SA大容量型SDH光传输系统
GQ-155SA概述
   GQ-155SA是STM-1级别的同步数字序列（SDH）光传输系统，技术性能完全符合ITU-T和国内SDH规范。本系统具有集成度高、构造精巧、组网灵活、网络适应能力强等优点。GQ-155SA提供A、B两个155.52Mb/s的群路光接口，具备ITU-T G.813标准的网元定时功能，VC-12全交叉连接和通道保护功能。提供A、B两个STM-1群路光接口，可实现63个E1的复用，支持1+1通道保护功能，部分E1支路支持区间业务。

主要特点：
1、提供2个STM-1 速率等级的光接口，标称速率为155.520Mb/s
2、设备所有光口均使用LC型SFP 光收发模块，支持热插拔，符合SFP MSA（INF-8074i）、IITU-T G.957 STM-1、FC-PI V2.0等标准
3、传输距离可选40Km、80Km、120Km（用户自行购买光模块除外）
4、提供63路E1线路接口， 75Ω非平衡模式，可选120Ω平衡模式
5、要求设备E1输出接口为双层DB37连接器。
6、时隙分配灵活，光口时隙可在第1-63路E1物理接口任意分配，第43-63路E1支路支持区间业务应用
7、提供一路公务电话，可以使用普通电话机，但不支持液晶电话机
8、支持1+1通道自动保护倒换和手动保护倒换功能，网管可配。保护倒换时间小于50ms
9、支持RPD功能，可区分远端设备断电和光纤链路故障
10、支持ALS功能，可配置为长间隔模式和短间隔模式
11、提供3种光线路时隙配置方式，与其他厂家同速率等级SDH设备互通时无需调整时隙
12、提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用RJ45

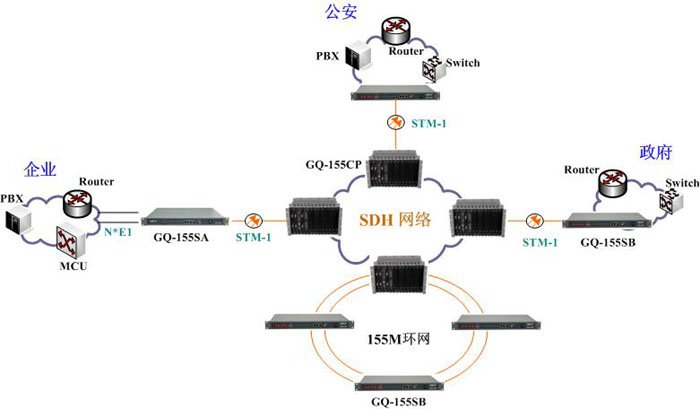

GQ-155SA组网方案

技术参数
参数类型
技术指标
接口参数
STM-1接口
 2个STM-1 速率等级的光接口，LC型SFP 光收发模块，支持热插拔，符合SFP MSA（INF-8074i）、IITU-T G.957 STM-1、FC-PI V2.0等标准
E1接口
 63路E1线路接口， 75Ω非平衡模式，可选120Ω平衡模式
组网类型
 可与同型产品或与GQ-155CP系统一起组成点对点形、链形、树形和环形网络
时钟类型
 可工作在自由运行、光口线路定时（T11、T12）、外同步定时（T31、T32）、E1线路定时（T21）等定时模式下；提供外同步输出定时（T41、T42）
网管类型
 提供串行管理接口（CONSOLE）和以太网管理接口（EMU），连接器均采用RJ45
电源要求
电压输入范围
 可选择两块电源板（交直流可混配），支持热插拔。 DC：-36～-72V AC：176～264V
整机功耗
 25W±10％
工作环境
工作温度
 -5℃～50℃
贮存温度
 -40℃～70℃
相对湿度
 ≤95％，无凝结
物理属性
机箱尺寸
 484mm×44mm×255mm（宽×高×深）
重量
 3.5千克
用途
 1、上下电路复用器（ADM），成为传输网络节点，能提供42/63路E1上下复用
2、终端复用器（TM），成为交换机的光传输模块
