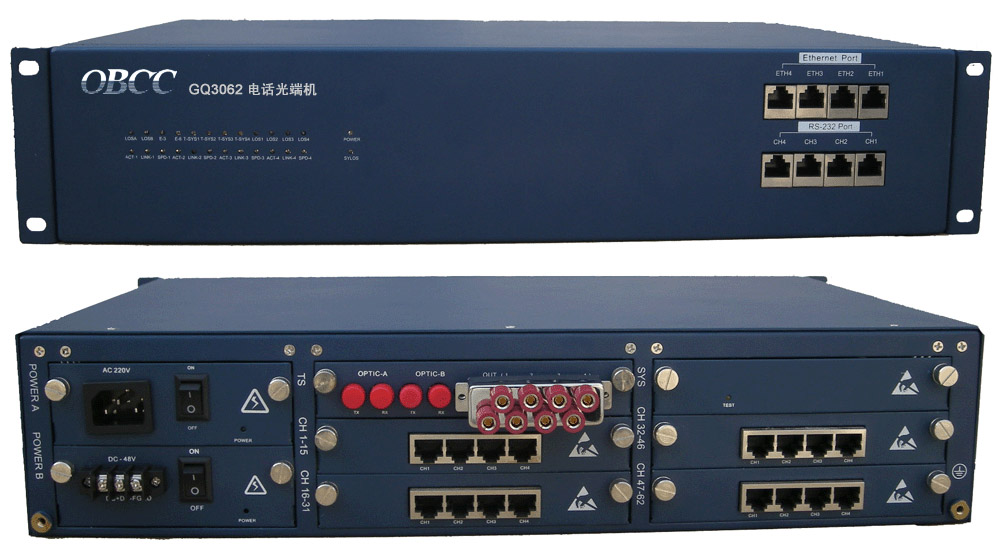

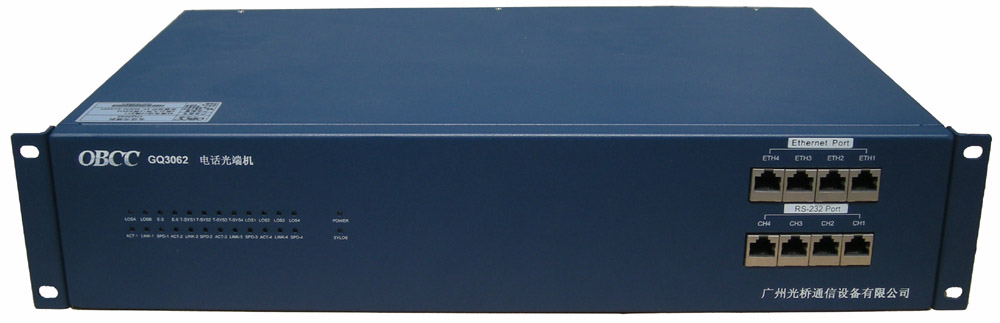

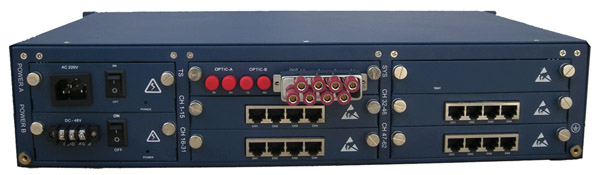

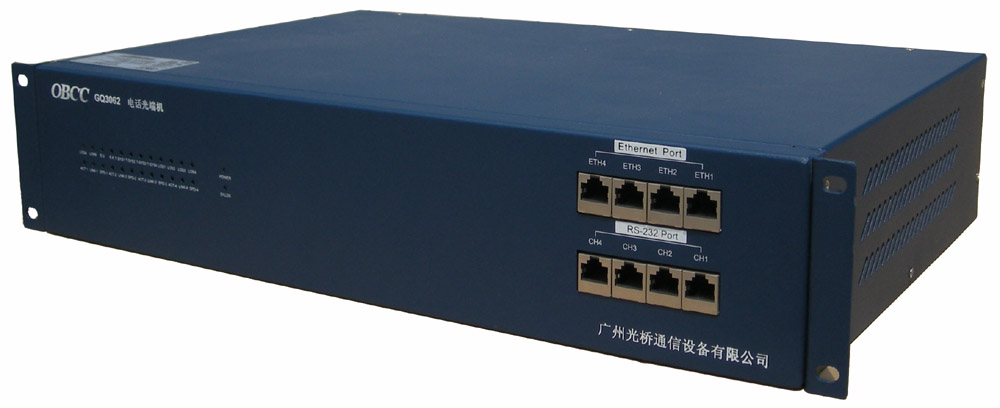

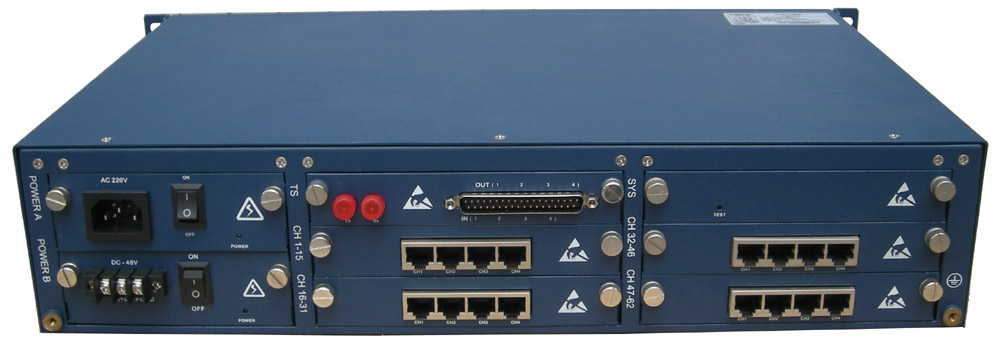

GQ3062电话光端机（一体机）

图片点击放大
产品资料下载
  GQ3062电话光端机简介：
  GQ3062电话光端机可通过光纤传输1~62路电话+4路线速100M以太网信号+4路E1接口+4路RS232接口。该设备采用的专用数字复接芯片，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。
  光桥是国内最早生产电话光端机的厂家，全系列均为我公司自主研发、生产并厂家直销。我公司拥有核心技术，使用PCM脉冲编码调制技术，语音音质清晰，通话稳定可靠，每路语音信号都有三级过流过压保护单元，区别于用视频光端机的通道生产出来的语音不清晰、通话不稳定的设备。广泛应用于政府单位、电力、公安、部队、民航、海事、矿山、高速公路等各大专网或公共网络中。

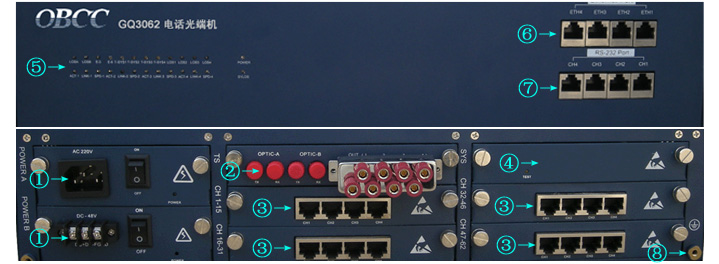

  GQ3062电话光端机面板接口说明：

接口名称
接口说明
接口名称
接口说明
①
单或双电源板，AC220V或DC-48V
⑤
设备指示灯
②
光纤接口板，FC，双纤/单纤可选，可加配4*E1
⑥
4*100M线速以太网接口(RJ45)
③
62路电话(或其他业务)接口板，RJ45
⑦
4*RS232接口(RJ45)
④
系统板
⑧
设备接地端子

  GQ3062电话光端机基本配置与特点：
1、采用抽屉式插卡结构，提供1～62路电话接口。
2、光口支持单纤或双纤，支持1+1保护。
3、提供4路100M线速以太网接口(支持VLAN隔离)(可选)。
4、提供4路E1接口和4路RS232接口(可选)。
5、无压缩，语音质量好。
6、语音接口支持来电显示和提供反极信号。
7、体积小、造型美观，安装操作方便。
8、支持双电源，双交流、双直流、1直1交。
9、完善的状态显示功能，便于维护管理。		 业务接口包括：
环路中继接口（FXO）--接交换机
用户线接口  （FXS）--接电话机
RS232/V.24/RS422接口
以太网接口(10/100M自适应)
热线电话

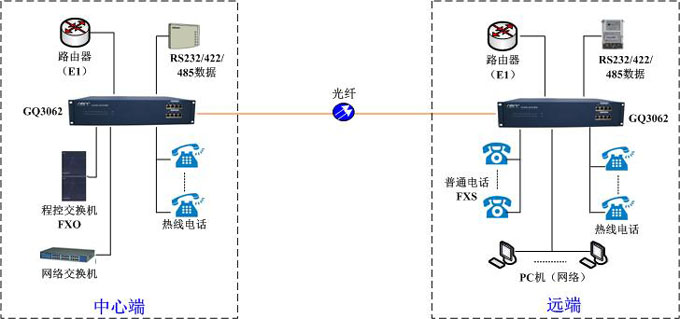

  GQ3062电话光端机典型组网方案：

  GQ3062电话光端机技术指标：
光接口：
比特率:155Mbps ±20ppm
线路码型:NRZ+扰码
光波长：850nm、1310nm、1550nm
发送光功率:> -12dBm
接收灵敏度:< -36dBm
物理接口:FC		 用户及环路接口：
阻抗: 600Ω
插入损耗:-3±0.75dB
频率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ45 (每口出4路电话)
以太网接口：
支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)
接口速率：10/100M自适应
全双工，半双工完全自适应
支持交叉线直通线自适应
物理接口：RJ45座		 RS232/V.24接口：
电气特性：符合CCITT V.28协议
传输速率：异步≤19200bps

尺寸：
19英寸2U标准机箱：
221mm（深）*485mm（宽）*88mm（高）		 电源：
输入:交流220V、直流-48V
功耗:≦60W（静态）

业务插卡实物图：
环路中继插卡（FXO）
用户端插卡（FXS）
系统插卡（SYS）
传输插卡（TS）
电源插卡（POWER-AC）
电源插卡（POWER-DC）
