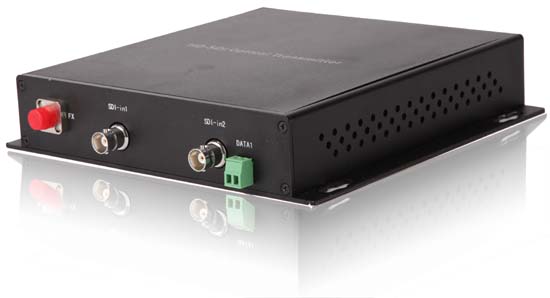

2路HD-SDI高清+1路数据光端机


GQ-HD-SDI02光端机可实现在一芯光纤上传输2路HD-SDI高清信号+1路数据。GQ-HD-SDI高清数字光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备，满足远程摄像机信号、A/V 预处理、前期以及后期制作，DVB回传和制作，现场制作，DVB-ASI传输，新闻采集，现场直播信号传输，远程演播室，通用数字视频传输业务，电信信号传输。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等数字电视格式的信号，满足工业级产品的要求。

产品特征：
● 在单纤上传2路单向HD-SDI信号
● 工作范围从19.4Mb/s 到 2.97Gb/s
● 支持所有的SMPTE 259M 的标准，工作于143Mb/s - 360Mb/s
● 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 ● DVB-ASI(270Mb/s)标准
● 150m自动电缆均衡，适用所有在2.97Gb/s或 1.485 Gb/s以下的速率（Belden 1694A）
● LED状态指示灯对关键的参数进行监视
● 可选的网管系统
● 光模块支持热插拔
● 可提供独立式、1U机架式和3U机架式安装

 应用场合：
● 远程摄像机信号、A/V 预处理、前期以及后期制作
● DVB回传和制作
● 现场直播信号传输
● 远程演播室
● 其他高清传输场所

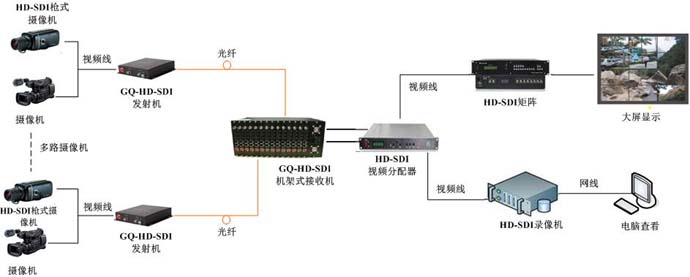

GQ-HD-SDI02高清数字光端机应用图：

技术规格

发射端：
串行电视输入：BNC 输入
电视信号标准：SMPTE 424M,SMPTE 292M,259M,297M,305M,310M, M2S,DVB-ASI,DVB-SSI和其它的Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
视频输入数目：2 路
反射损耗：>15DB
均衡：0-150m @ 1.485Gb/s
连接器：75Ω BNC

 接收端：
串行电视输出：BNC 输出(EO/OE) 与输入同
输出数量：接收端2路输出
信号电平： 800mV 标称
上升/下降时间：200ps 标称
过冲：< 10% 振幅
反射损耗：> 15dB
抖动：< 0.2UI
连接器：75Ω BNC
数据特性：
物理接口：工业接线端子 或 RJ-45座
电气接口：RS232/RS422/RS485 协议
波 特 率：RS-232 115.2Kmbps/300Kmbps/2Mmbps
     RS-422115.2Kmbps/300Kmbps/2Mmbps
     RS-485 115.2Kmbps/300Kmbps
误 码 率：≤ 10E-12

光口特性：
输出数量：1
线缆传输类型： 单模单纤（多模可选）
工作波长：1310nm /1550nm
反射损失：> 15dB
抖动：< 0.2UI
连接器：LC/PC （SC/PC可选）
环境特性：
工作温度：-30℃～＋70℃
工作电压：DC 5V/3A
额定功率：< 10W

系统参数：
MTBF：（平均无故障工作时间）大于10万小时
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
机械特性（可选）
独立式尺寸（长*宽*深）：180mm×176mm×36mm
