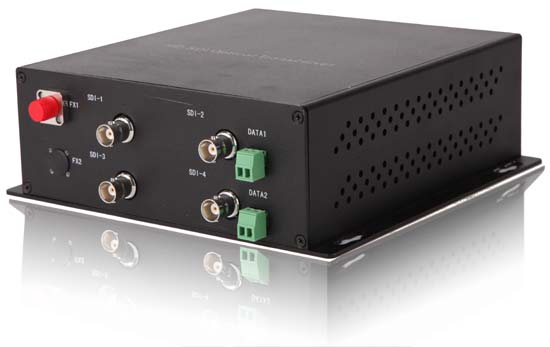

4路HD-SDI高清+1路数据光端机


GQ-HD-SDI02光端机可实现在一芯光纤上传输4路HD-SDI高清信号+1路数据。GQ-HD-SDI高清数字光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备,满足远程摄像机信号、A/V 预处理、前期以及后期制作,DVB回传和制作,现场制作,DVB-ASI传输,新闻采集,现场直播信号传输,远程演播室,通用数字视频传输业务,电信信号传输。信号格式从19.4Mbps到2.97Gbps,系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI(EN50083-9)等数字电视格式的信号,满足工业级产品的要求。

产品特征:
在单纤上传4路单向HD-SDI信号
工作范围从19.4Mb/s 到 2.97Gb/s
支持所有的SMPTE 259M 的标准,工作于143Mb/s - 360Mb/s
支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准
150m自动电缆均衡,适用所有在2.97Gb/s或 1.485 Gb/s以下的速率(Belden 1694A)
LED状态指示灯对关键的参数进行监视
可选的网管系统
光模块支持热插拔
可提供独立式、1U机架式和3U机架式安装

应用场合:
远程摄像机信号、A/V 预处理、前期以及后期制作
DVB回传和制作
现场直播信号传输
远程演播室
● 其他高清传输场所

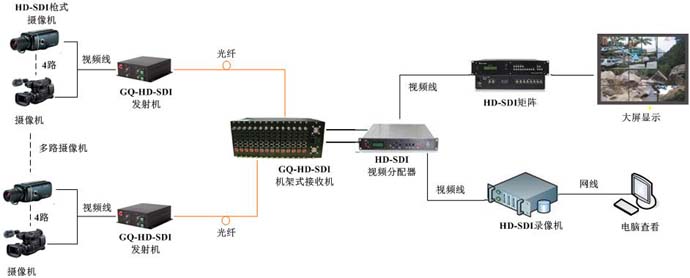

GQ-HD-SDI04高清数字光端机应用图:


技术规格

发射端:
串行电视输入:BNC 输入
电视信号标准:SMPTE 424M,SMPTE 292M,259M,297M,305M,310M, M2S,DVB-ASI,DVB-SSI和其它的Telecom/Datacom 速率(19.4Mb/s - 2.97Gb/s)
视频输入数目:4 路
反射损耗:>15DB
均衡:0-150m @ 1.485Gb/s
连接器:75Ω BNC

接收端:
串行电视输出:BNC 输出(EO/OE) 与输入同
输出数量:接收端4路输出
信号电平: 800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75Ω BNC
数据特性:
物理接口:工业接线端子 或 RJ-45座
电气接口:RS232/RS422/RS485 协议
波 特 率:RS-232 115.2Kmbps/300Kmbps/2Mmbps
     RS-422115.2Kmbps/300Kmbps/2Mmbps
     RS-485 115.2Kmbps/300Kmbps
误 码 率:≤ 10E-12

光口特性:
输出数量:1
线缆传输类型: 单模单纤(多模可选)
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:LC/PC (SC/PC可选)

环境特性:
工作温度:-30℃~+70℃
工作电压:DC 5V/3A
额定功率:< 10W

系统参数:
MTBF:(平均无故障工作时间)大于10万小时
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
机械特性(可选)
独立式尺寸(长*宽*深):180mm×176mm×62mm
