产品资料下载

视频光端机综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流 保护装置。内部采用电压补偿技术,光模块能够得到可靠的、准确的电压供电。可提供8V以下光端机插卡使用,极大提高机房的利用面积。

光桥视频光端机防雷保护简介:
光桥视频光端机主要体现在以下三类接口的防雷保护:
1、数据接口(RS485/232/422)的保护,我司一般采用三级保护措施,第一级:雷电泄放-泄放雷电或者感应雷,采用TVS管。第二级:过流保护,使用PTC自恢复保险器件,当电流冲击过大时,保护电路自动断开,将内部电路和接口隔离,电流回复正常,电路自动恢复。第三级:和第一级泄放原理相同,数据芯片内置过压保护电路将已经降到150V的电压继续降低到5-10V,使数据接口芯片工作提供正常的电压范围。
2、视频保护电路,采用双重过压保护+过流保护方式,当有大电压加载时,阻抗自动变小,将瞬时大电流快速泄放,经过实测,保护等级可以达到75V(视频信号峰峰值只有2V),能保护到视频信号的30倍以上,经过过滤的标准视频信号再进入A/D转换电路,保证整个信号处理部分的安全。
3、电源保护:过压保护-采用TVS管保护,若输入电路板电压超过正常电压1.5倍时,TVS隔断电源回路,当电源恢复正常,TVS重新导通,恢复电路回路。过流保护-采用自恢复保险方式,若输入电流大于线路板正常工作电流值的2倍以上,自恢复保险将电源断开,电路正常,自恢复保险供电恢复电路。确保电源部分工作正常。
.........更多图文介绍请点击

产品特点:
标准机箱,可安装在机房机架中,便于统一管理和维护
采用模块化电源设计,维护方便,屏蔽性更好
防止了电源产生的电磁信号干扰模块组的正常运行
机架最多可同时插入13个光端机卡,可以混插不同种的光端机卡
支持热插拔功能
全符合电信级运营要求,平均无故障工作时间10万小时以上

典型方案示意图:

技术指标:

电气特性:
电源输入:AC 100~240V,AC/DC 12~48V 可选
电源输出:DC +5V@16A;DC -5V@4A
纹  波:≤ 20 mV
噪  音:≤ 50 mV
电源保护:过压保护、过流保护
功  耗:≤ 50W

环境特性
工作温度:-30℃~+70℃
工作湿度:0~95%(无冷凝)
机械特性:

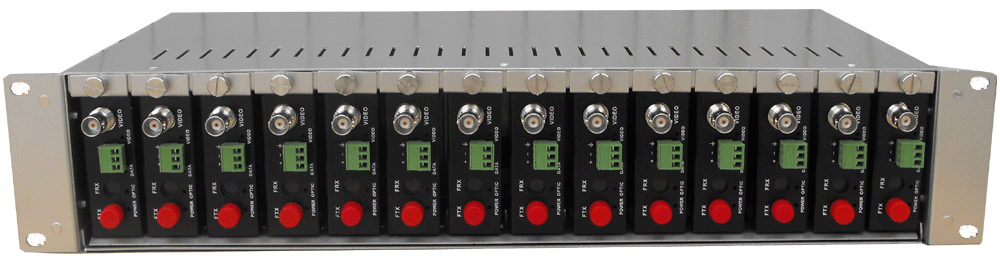

长×宽×高(2U机架式):485×245×90mm

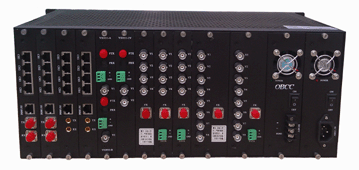

长×宽×高(4U机架式):485×280×176mm

型号选择:

产品型号
产品说明
19英寸2U标准机框,14槽(仅限于GQ6001V和GQ6001V1FD产品插卡)
19英寸4U标准机框,13槽(可插GQ6001,GQ6002,GQ6004,GQ6008,GQ3004M,GQ4004M系列部分产品)

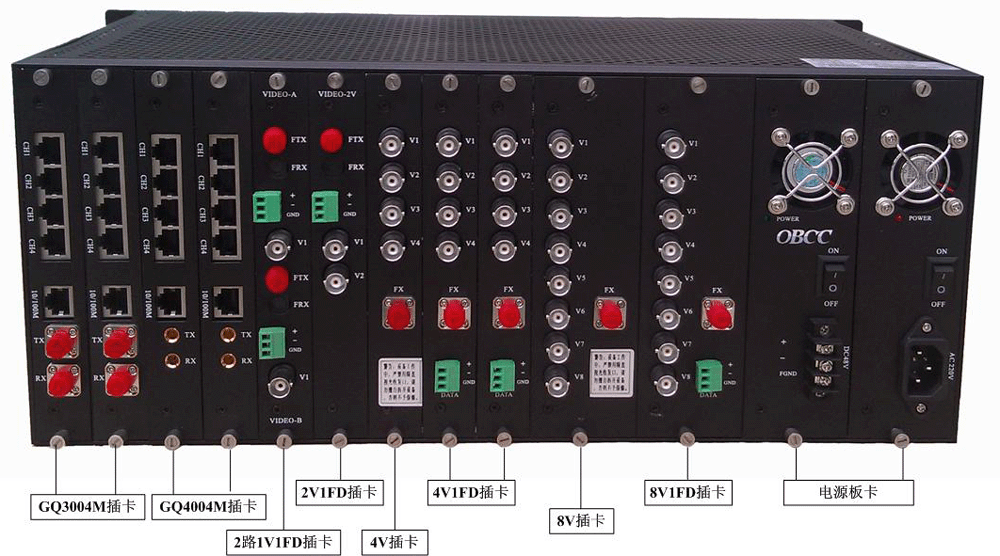

插卡实物图:

型号名称
实物图样
说明
GQ6001系列插卡
1路视频光端机插卡,对应发射端一台。
GQ6001系列2块插卡
1路视频光端机插卡,每块有2个1路视频卡,对应发射端二台。
GQ6002系列插卡
2路视频光端机插卡,对应发射端一台。
GQ6004系列插卡
4路视频光端机插卡,对应发射端一台。
GQ6008系列插卡
8路视频光端机插卡,对应发射端一台。
