通过一芯光纤传输16路视频(可选配多路单向或双向RS485/422/232数据、单向或双向音频、单向或双向开关量、以太网、电话、E1等信号)。视频光端机采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。 所有的光、电接口均符合国际标准，有电磁兼容设计，防雷击、防静电设计，适用于各种复杂恶劣的工作环境，具有极高的稳定性和可靠性。

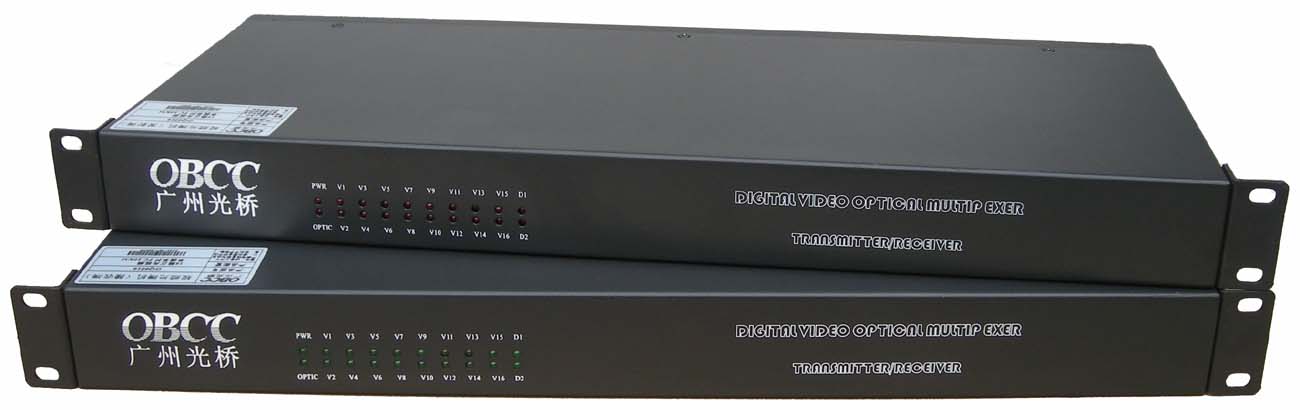

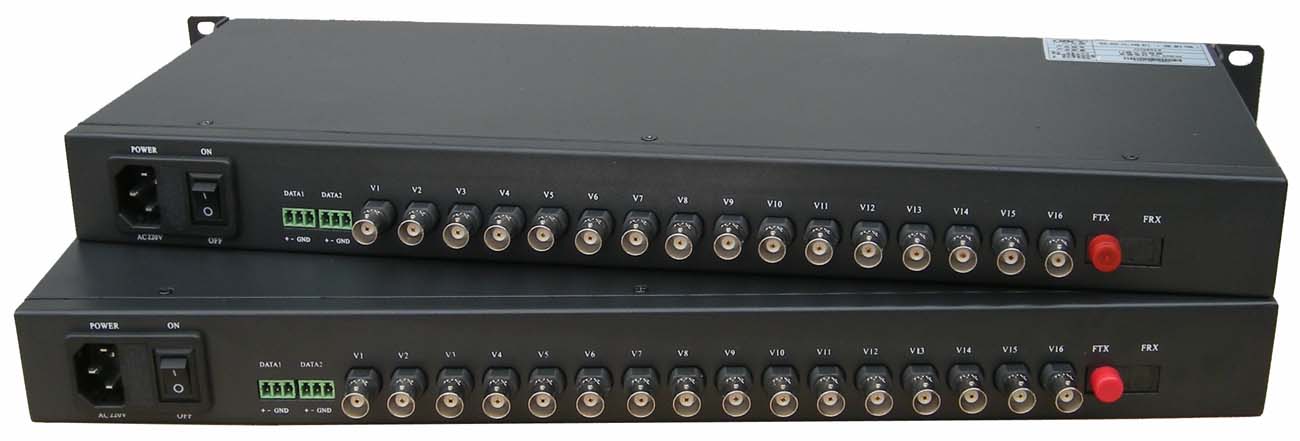

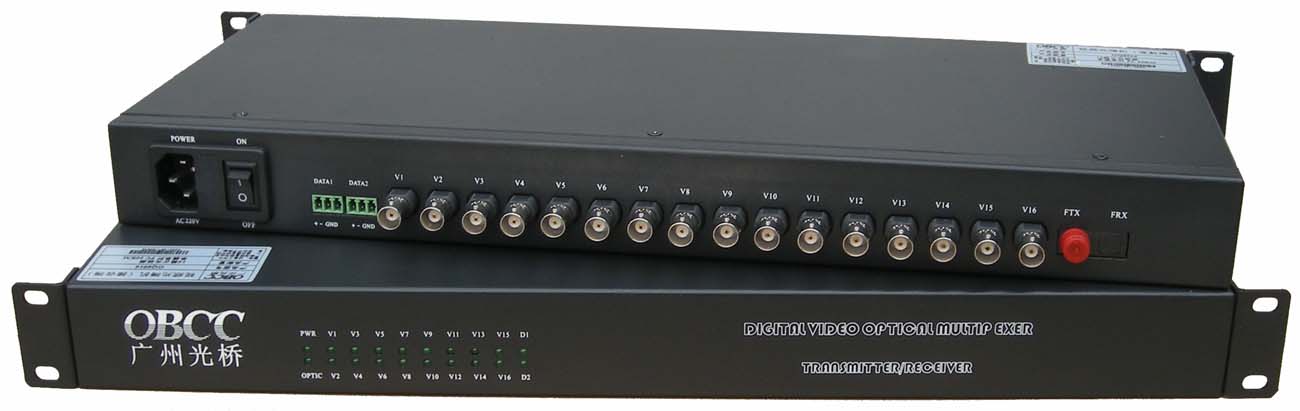

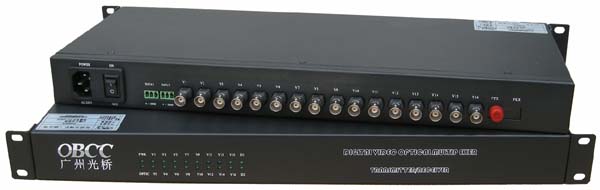

现场开通时接线方便不需要任何专用工具，支持即插即用，具有电源、链路和视频指示和视频增益调整功能，19英寸1U标准机架式结构形式。

光桥视频光端机防雷保护简介：
光桥视频光端机主要体现在以下三类接口的防雷保护：
1、数据接口（RS485/232/422）的保护，我司一般采用三级保护措施，第一级：雷电泄放-泄放雷电或者感应雷，采用TVS管。第二级：过流保护，使用PTC自恢复保险器件，当电流冲击过大时，保护电路自动断开，将内部电路和接口隔离，电流回复正常，电路自动恢复。第三级：和第一级泄放原理相同，数据芯片内置过压保护电路将已经降到150V的电压继续降低到5-10V，使数据接口芯片工作提供正常的电压范围。
2、视频保护电路，采用双重过压保护+过流保护方式，当有大电压加载时，阻抗自动变小，将瞬时大电流快速泄放，经过实测，保护等级可以达到75V（视频信号峰峰值只有2V），能保护到视频信号的30倍以上，经过过滤的标准视频信号再进入A/D转换电路，保证整个信号处理部分的安全。
3、电源保护：过压保护-采用TVS管保护，若输入电路板电压超过正常电压1.5倍时，TVS隔断电源回路，当电源恢复正常，TVS重新导通，恢复电路回路。过流保护-采用自恢复保险方式，若输入电流大于线路板正常工作电流值的2倍以上，自恢复保险将电源断开，电路正常，自恢复保险供电恢复电路。确保电源部分工作正常。
.........更多图文介绍请点击

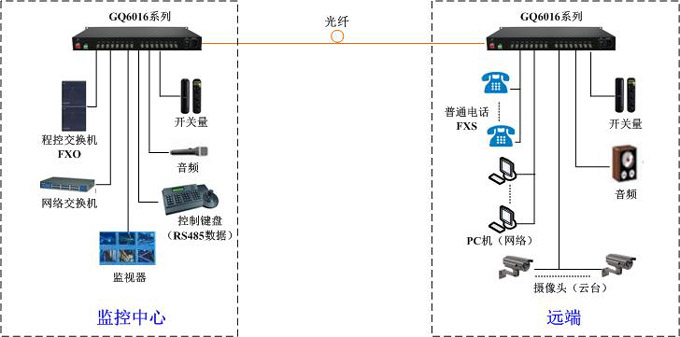

GQ6016视频光端机系列典型方案示意图：
