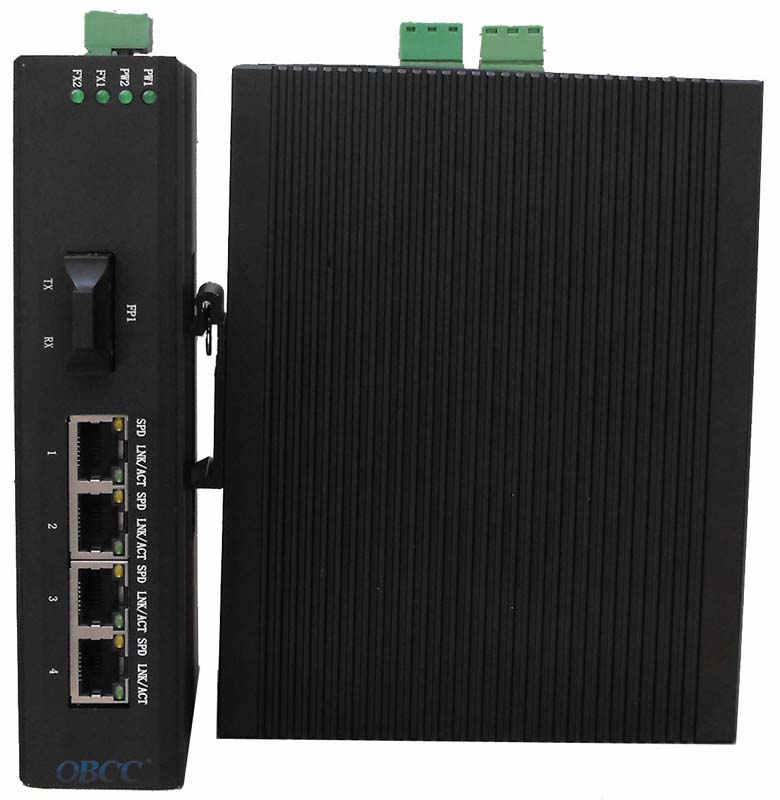

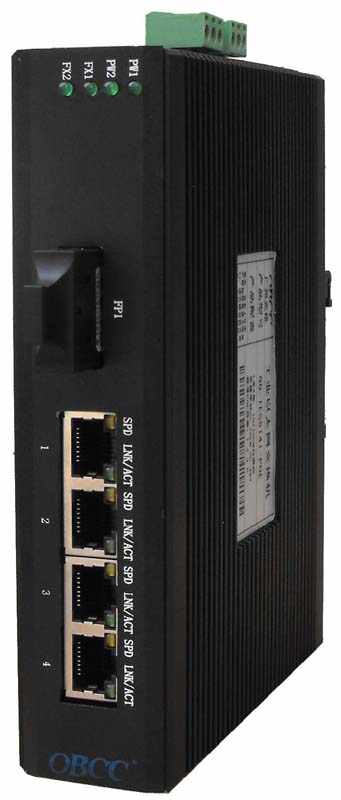

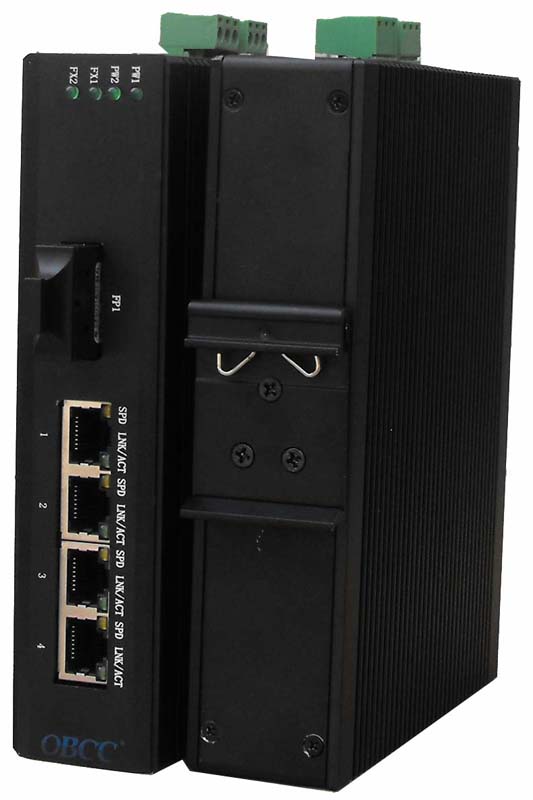

GQ-IES1413-20 1光4电百兆工业以太网交换机
图片点击放大
产品资料下载


GQ-IES1413-20 1光4电百兆工业以太网交换机
   GQ-IES1413-20是一款以太网的电接口与光接口之间的转换设备,配置4个10/100M以太网电口和1个百兆光口。用于工业现场实现多台主板服务器、中继器、集线器、终端机与多台终端机之间的互联。光口将以太网的传输距离从铜缆的100米延长至2公里(多模光纤)或120公里(单模光纤)。设备采用DIN卡轨式铝型材散热机壳,双冗余DC电源输入,IP40级别防护等级,-40~+85℃宽工作温度,确保在各种恶劣环境下(如高温、低温、粉尘、电磁干扰等)长期稳定、可靠、安全使用。

主要特点:
1、1个光口和4个10/100M自适应电口,端口支持自动翻转(Auto MDI/MDI-X)。
2、支持全双工和半双工自动协商方式。
3、所有端口均具备线速转发能力,保证无阻塞报文转发。
4、符合IEEE802.3/802.3U/802.3x存储转发方式。
5、全双工模式下提供IEEE802.3x流控功能(Flow control),半双工模式下提供背压流控功能(Back-pressure folw control)。
6、双电源24VDC(9~36V)冗余备份。
7、IP40防护等级,DIN卡轨式安装便于现场网络布置。
8、宽温工作范围-40℃~+85℃

GQ-IES1413-20工业以太网交换机典型组网方案:

方案一:光纤点对点组网

技术参数

以太网接口:
4个10/100Base-TX端口 RJ45接口
符合标准:IEEE802.3 10Base-T,IEEE802.3u 100Base-TX,IEEE802.3x 流控功能
处理类型:存储转发
背板带宽:1Gbps
MAC地址表大小:1K,自动学习
包转发速率:0.9Mpps
数据缓存区:1Mb

光接口:
光口:SC/FC/ST,100Mbps(双/单纤)
光波长:850nm、1310nm、1550nm
发送光功率:> -12dB
光纤(多模):50/12562.5/125μm(最长距离至2Km
光纤(单模):8/1258.7/1259/12510/125μm(最长距离至120Km
工作条件:
电源:9~36VDC 冗余双电源输入,反接保护,过流保护
功耗:< 5W
电源接口:工业端子
工作温度:-40℃ ~ +85℃
贮存温度:-45℃ ~ +85℃
相对湿度:0 ~ 95%,无凝结

机械尺寸:
安装尺寸:161mm(长)*127mm(宽)*37mm(高)
安装方式:DIN工业卡轨式
防护等级:IP40防护等级,无风扇设计
MTBF:100000h

标准和认证:
EMI:FCC Part15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2(ESD)等级4,EN61000-4-3(RS)等级3,EN61000-4-4(EFT)等级4,EN61000-4-5(Surge)等级4,EN61000-4-6(CS)等级3,EN61000-4-8等级5
冲击:IEC60068-2-27
自由下落:IEC60068-2-32
震动:IEC60068-2-6

订货指南:

产品型号

型 号 说 明

GQ-IES1411-xx
1百兆光+4百兆电 双纤单模,型号中xx代表传输距离,双纤传输距离有20、40、60、80、100、120km;例如GQ-IES1411-20 双纤单模20km
GQ-IES1413-xx
1百兆光+4百兆电 单纤单模,型号中xx代表传输距离,单纤传输距离有20、40、60、80、100km;例如GQ-IES1413-20 单纤单模20km
