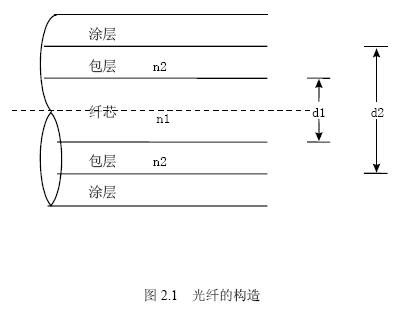

光纤呈园柱形，它由纤芯、包层与涂敷层三大部分组成，如图2.1 所示。
1、纤芯
纤芯位于光纤的中心部位（直径d1 约9～50 微米），其成份是高纯度的二氧化硅，此外还掺有极少量的掺杂剂如二氧化锗，五氧化二磷等，掺有少量掺杂剂的目的是适当提高纤芯的光折射率 (n1) 。
2、包层
包层位于纤芯的周围（其直径d2 约125 微米），其成份也是含有极少量掺杂剂的高纯度二氧化硅。而掺杂剂（如三氧化二硼）的作用则是适当降低包层的光折射率 (n2) ，使之略低于纤芯的折射率。
3、涂敷层
光纤的最外层是由丙烯酸酯、硅橡胶和尼龙组成的涂敷层，其作用是增加光纤的机械强度与可弯曲性。一般涂敷后的光纤外径约1.5 厘米。
|
