§2.2.2 本地网监视图
本地网监视图的主要功能是以地理图为背景，实时监视各交换局的交换机告警和中继群话务负荷状况，帮助用户实时了解本地区所有交换局点和网络的运行是否出现异常，并能进一步了解出现异常的的具体原因。
根据本地网交换局管理层次的需求，本系统可提供两级监视图, 即：
全网监视图：以本地网全部市局和县局作为监视目标；
县监视图：以某县的全部县局作为监视目标。
本地网监视图分为非逆辐射状态和逆辐射状态，如图2.2.1所示的为逆辐射状态。
1．逆辐射状态
(1) 画面背景：监视画面以该地市地理图作为背景；
(2) 画面图标：
图标：监视画面以不同颜色的盒状图标表示该本地网的全部市局和县局，一个图标可以代表一个局也可以代表多个局的组合，图标的左半部分颜色代表交换机告警，右半部分颜色代表话务异常告警；
连线：某局的中继群及关联的对端局（含白色图标的虚局），直接反映出该中继群是否有话务、相关性能参数是否有告警及告警的级别；
虚局：在图中以白色局点表示，不属于本地业务范围的交换局，只是和本地交换局中有中继群连接。
(3) 实时监视：
监视各交换局（非虚局）的交换机告警；并根据当前设定的观察参数，监视以某局为逆辐射的各中继群的话务负荷；
(4) 状态变化：
交换机告警（反映到局点的左半部分）：不同的颜色代表不同的告警级别。对应不同告警级别的颜色是可配置的。
话务负荷告警（反映到中继群连线上以及节点的右半部分）：不同的颜色代表不同的告警级别。对应不同告警级别的颜色是可配置的。
(5) 鼠标的操作说明：

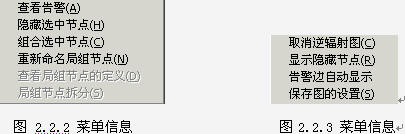

在节点上鼠标右键单击，会弹出一菜单。如图2.2.2所示；其中查看告警的选项可以直接查看该局点的告警信息。
鼠标左键双击节点，显示该交换机的逆辐射图；
击鼠标左键拖动某个交换局，自动变更该交换局的坐标；
鼠标在地理图背景上右键单击可以弹出菜单。如图2.2.3所示；如果是非逆辐射图，则取消逆辐射图选项为灰色不可用。
2．非逆辐射状态
监视图初始状态为非逆辐射状态；
(1) 画面背景：监视画面以该地市地理图作为背景；
(2) 画面图标：监视画面显示该本地网的全部市局（不含虚局）和县局，每一局用一图标表示；
(3) 实时监视：监视画面中各交换局的交换机告警和话务异常；
4) 状态变化：在各交换局所在的地理位置标出各交换局，初始以绿色为背景；正常运行后，根据各交换局交换机告警的级别，分别实时地变化每个交换局的颜色（缺省配置是：红色-严重告警，黄色-重要告警，蓝色-一般告警，绿色-正常，白色代表虚局），用来反映交换局当前的告警状态。
(5) 鼠标的操作说明：同逆辐射状态图
§2.2.3 七号信令地理监视图和逻辑监视图
1．七号信令地理监视图主画面
七号信令地理监视图的主要功能是以地理图为背景，实时监视七号信令的所有信令点的告警和链路组、链路的话务负荷状况。帮助用户实时了解本地区所有信令点和信令网络的运行是否发生异常，并进一步了解发生异常的的具体原因。

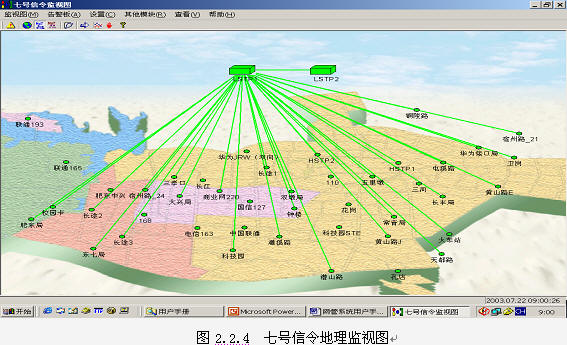

七号信令地理监视图主画面如图2.2.4所示。
(1) 画面背景：监视画面以该地区地理图作为背景；
(2) 画面图标：
连线：表示某信令点与相关联的信令点（包括虚局）之间的链路；
图标：图中小方块和小圆点，代表信令点；
虚局：图中白色图标为虚局（不属于本系统的监控范围，但是和本系统中的信令有链路组相连）；
(3) 实时监视：
监视画面中各交换局的七号信令设备告警；
监视各信令点的链路告警、链路组告警、路由组告警及其它七号信令告警的告警状态；
监视指定中心信令点及关联信令点的七号信令性能负荷状况。
(4) 状态变化：
信令点状态：初始以绿色为背景，正常运行后，根据各信令点七号信令告警的级别和用户设置的监视级别，分别实时地变化每个信令点的颜色（红色：严重告警，黄色：重要告警，蓝色：一般告警，绿色：正常，白色：虚局），用来反映该信令点当前的告警状态，发生告警的节点同时不断闪烁；
链路状态：初始时，链路为白色实线，表示链路上暂无链路负荷；当某一链路上有链路负荷时，根据其负荷状况及用户设置的监视级别，改变链路的颜色（红色实线：严重告警；黄色实线：重要告警；蓝色实线：一般告警；绿色实线：正常；）；当下一测量周期到来时，各链路又变为白色实线，表示链路上暂无链路负荷；
2．系统辅助功能
(1) 成为中心局
在监视图上鼠标右击信令点图标，选择“成为中心局”功能后，系统会以选中的信令点为中心显示信令链路的连接情况。
（2） 属性

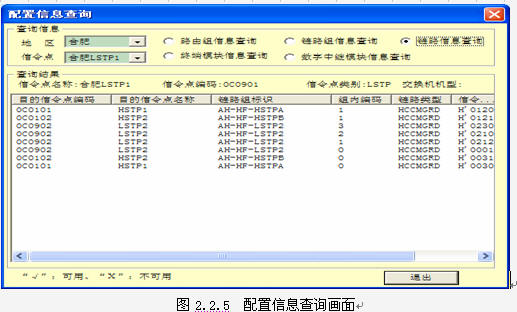

在监视图上鼠标右击信令点图标，选择“属性”功能后，会弹出配置信息查询画面（见图2.2.5），用户可以查看各信令点的相关信息，如路由组信息、链路组信息、链路信息、终端模块信息等。
路由组信息：内容为选中信令点的目的信令点编码、目的信令点名称、相邻信令点编码、相邻信令点名称、链路组标识、链路组优先级。
链路组信息：内容为选中信令点的目的信令点编码、目的信令点名称、链路组标识、组内链路总数。
链路信息: 内容为选中信令点的目的信令点编码、目的信令点名称、链路组标识、组内编码、链路类型、信令终端模块、数字终端模块。
终端模块信息：内容为选中信令点的物理地址、逻辑地址、终端模块类型等。
