GQ-IES1E1CD1ZA 工业综合交换机
图片点击放大
产品资料下载

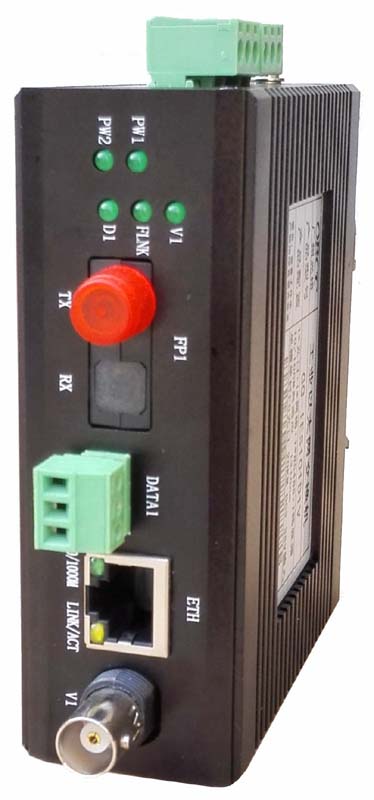

GQ-IES1E1CD1ZA工业综合交换机
   GQ-IES1E1CD1ZA工业综合交换机是光桥自主研发创新的产品,可通过光纤远距离传输1个百兆+1个双向RS485数据+1路正向音频业务接口,设备采用DIN卡轨式铝型材散热机壳,双冗余DC电源输入,工业四级设计,IP40级别防护等级,-40~+85℃宽工作温度,确保在各种恶劣环境下(如高温、低温、粉尘、电磁干扰等)长期稳定、可靠、安全使用。
适用于安防模拟视频和网络数字视频并行监控,智能交通系统,楼宇自动控制系统,机房监控系统,水利监控,环保监控需要高性能、高可靠性的网络环境中。


主要特点:
1、设备提供1个百兆+1个双向RS485+1路正向音频和1个光口。
2、10/100Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整
3、以太接口与串行数据等端口带防雷保护。
4、工业导轨式设计,专为严酷苛刻的工业环境而设计。

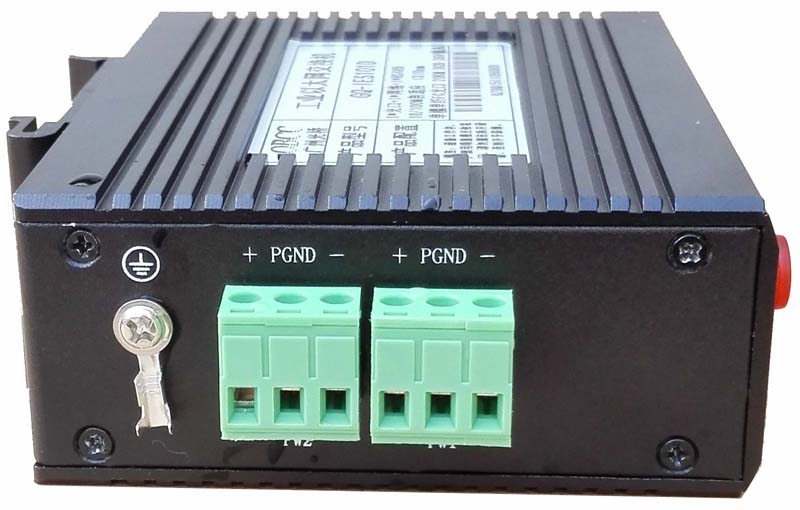

5、双电源24VDC(9~36V)冗余备份。
6、IP40防护等级,DIN卡轨式安装便于现场网络布置。
7、宽温工作范围-40℃~+85℃。
8、高标清数字和模拟无压缩视频复合并行传输。
9、利用原有光纤线路直接升级扩容。

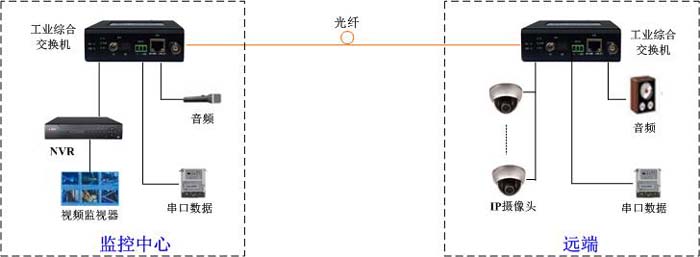

工业综合交换机典型组网方案:

方案:光纤点对点组网

技术参数

光接口:
光口:SC/FC/ST(双/单纤)
光波长:850nm、1310nm、1550nm
发送光功率:> -12dB
光纤(多模):50/12562.5/125μm
光纤(单模):8/1258.7/1259/12510/125μm

以太网接口:
符合标准:IEEE802.3、IEEE802.3u、IEEE802.1q
10/100Base-TX端口 RJ45接口
全双工,半双工自适应
支持交叉线和直通线自适应
处理类型:存储转发
音频接口:
物理接口:工业接线端子
数码位宽:24 bit
音频输入/输出阻抗:600Ω(非平衡/平衡)
音频输入/输出电压:2 VPP(典型值
音频输入/输出电平:0 dBm(典型值
信号带宽:10 Hz~20 KHz 广播级
信 噪 比:S/N ≥ 80 dB(加权)
支持类型:正向音频


数据接口:
物理接口:工业接线端子
电气接口:RS232/RS485 协议
码 速 率:RS232速率:DC-115.2Kbps;
      RS485速率:DC-115.2Kbps
误 码 率:≤ 10-9

工作条件:
电源:9~36VDC 冗余双电源输入,反接保护,过流保护
功耗:< 5W
电源接口:工业端子
工作温度:-40℃ ~ +85℃
贮存温度:-45℃ ~ +85℃
相对湿度:0 ~ 95%,无凝结
机械尺寸:
安装尺寸:106mm(长)*86mm(宽)*36mm(高)

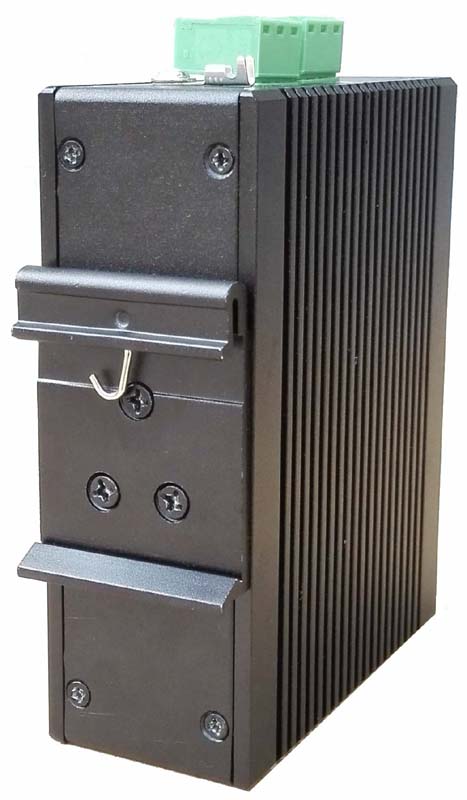

安装方式:DIN工业卡轨式
防护等级:IP40防护等级,无风扇设计
MTBF:100000h
